| Place of Origin: | China |
| ชื่อแบรนด์: | JHD PCB |
| ได้รับการรับรอง: | UL,RoHs,SGS,ISO9001-2008 |
| Model Number: | JHD-PT-7127 |
| Minimum Order Quantity: | 1000pcs |
|---|---|
| ราคา: | US$0.1-US$4.99 |
| Packaging Details: | Vacuum in Carton |
| Delivery Time: | 7-10 days |
| Payment Terms: | T/T, Western Union |
| Supply Ability: | 30000 square meters per month |
| เน้น: | SMD PCB LED |
||
|---|---|---|---|

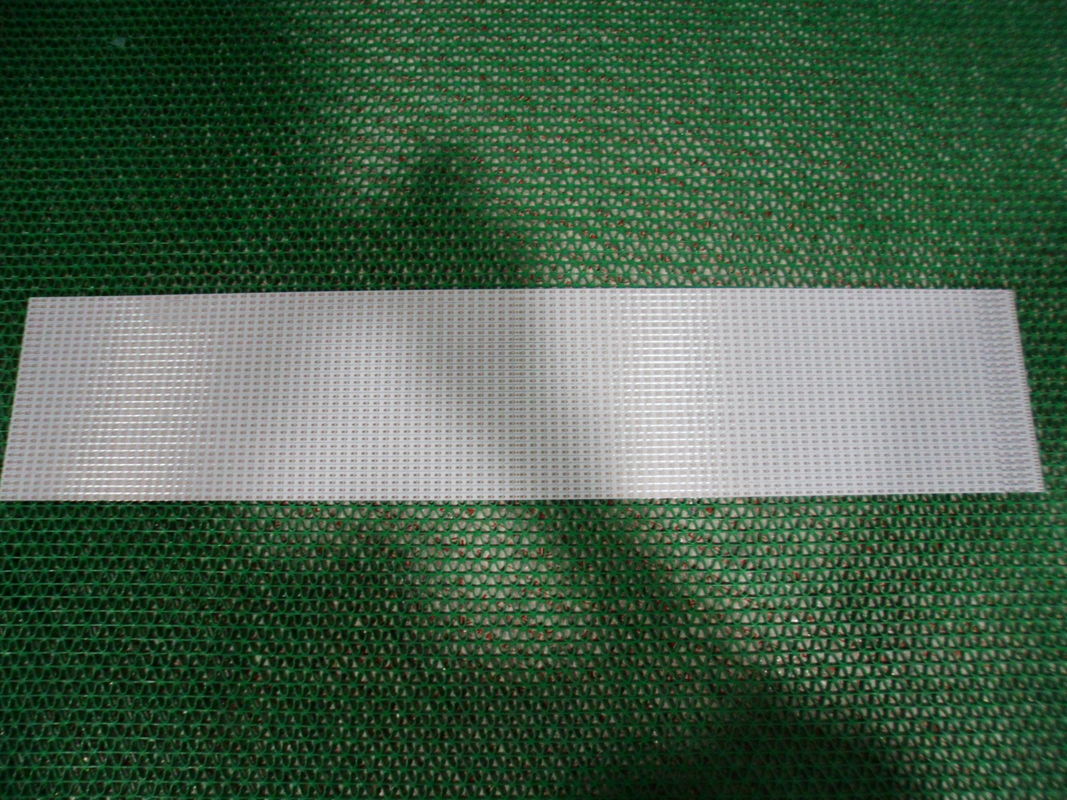

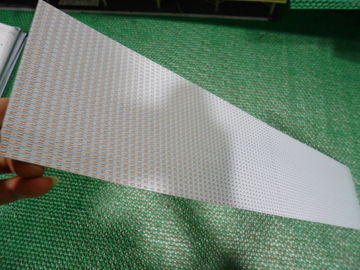

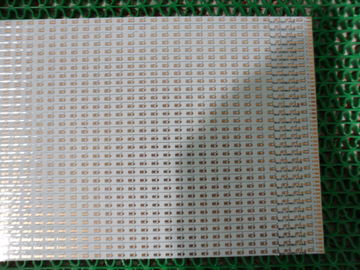

อลูมิเนียมแข็ง LED Tube PCB สำหรับหลอด T8 24W Gu10 โคมไฟ LED แผงวงจร
การผลิต PCB มืออาชีพ
วัสดุฐาน: อลูมิเนียม
ชั้น: ชั้น 1/2 ชั้น
คณะกรรมการความหนา: 1.0mm / 1.2mm / 1.6mm
คณะกรรมการขนาด: 575x10mm, 1175x10mm, 1475x10mm (สามารถกำหนดเองได้)
ชั้นทองแดง: 1oz / 2oz / 3oz
หน้ากากประสาน: สีขาว
ซิลค์สกรีนสีดำ
พื้นผิว: LF HAL / HAL / OSP / ทองแช่ / ชุบเงิน
เค้าร่างข้อมูลส่วนตัว: CNC เส้นทาง / V-Cut / เครื่องเจาะ
ทั้งหมดของพารามิเตอร์ที่สามารถปรับแต่ง!
ความสามารถในโรงงาน
ชิ้น | สามารถในการผลิต |
การรักษาพื้นผิว | OSP |
PCB ประเภทเลเยอร์ | ด้านเดียวสองด้าน |
แม็กซ์ การทำงานแผงขนาด | 1500mm * 600mm |
นาที. การทำงานแผงขนาด | 4mm * 4mm |
AL พื้นผิวหนา | 0.4mm-0.5mm |
นาที. ความกว้างของสื่อนำไฟฟ้า | 0.15mm |
นาที. ระยะห่างตัวนำ | 0.15mm |
นาที. ขนาดรูเจาะ | 0.2mm |
แผ่นความอดทนความหนา | ± 0.1mm |
เสร็จสิ้นความอดทนแผง | ± 0.1mm |
การจัด V-Cut | ± 0.1mm |
หลุม Dia ความอดทน | ± 0.05mm |
หลุมความคลาดเคลื่อนตำแหน่ง | 0.076mm ± |
เสร็จสิ้นทองแดงหนา | 35um-105um (1oz-6oz) |
แกะสลักภายใต้การตัด | > / = 2.0 |
PTH และ Panel เทคนิคการชุบสม่ำเสมอ | > 90% |
Eing / Flash ทองหนา | 1-5u '' |
บัดกรีหนาหน้ากาก | 15um-35um |
นาที. สะพานหน้ากากประสาน | 0.076mm (3mil) |
หน้าจอไหม | สีขาว / ดำ (ขึ้นอยู่กับความต้องการของคุณ) |
การนำความร้อน | 1.0 ~ 20W / MK |
แรงดันทน | AC 2000V ดีซี 1500 ~ 4000 |
เซินเจิ้น JianHongda PCB เทคโนโลยี จำกัด ก่อตั้งขึ้นในเดือนมิถุนายนปี 2009 เป็นผู้ผลิตแผงวงจร PCB มืออาชีพเรามีทีมงานที่ดีซึ่งจะมุ่งเน้นไปที่การพัฒนาผลิตภัณฑ์และการออกแบบ, การควบคุมคุณภาพและการตรวจสอบและการจัดการของ บริษัท เพื่อที่จะจัดหาผลิตภัณฑ์ที่ดีที่สุดและบริการที่เราได้สร้างระบบการจัดการคุณภาพสไตล์โม
แผนภูมิการไหลของคู่หน้าคณะกรรมการหลายชั้น
การประกอบวงจรมืออาชีพ:
มืออาชีพพื้นผิวติดตั้งและเทคโนโลยีบัดกรีผ่านหลุม
ขนาดต่างๆเช่นเทคโนโลยี SMT 1206,0805,0603 ส่วนประกอบ
(ฟังก์ชั่นทดสอบวงจร) เทคโนโลยีไอซีที (ในการทดสอบวงจร) FCT
PCB Assembly ด้วย UL, CE, FCC, Rohs อนุมัติ
ไนโตรเจน reflow ก๊าซเทคโนโลยีสำหรับการบัดกรี SMT
มาตรฐานสูง SMT และบัดกรีสายการประกอบ
คณะกรรมการความหนาแน่นสูงที่เชื่อมต่อกำลังการผลิตเทคโนโลยีตำแหน่ง
ประกอบ PCB สำหรับคุณนะคลิกที่นี่
ต้องการคุณภาพของเรา:
ขณะนี้เรากำลังดำเนินการระบบคุณภาพระดับสากลรวมถึง: UL (E465880), TS16949, ISO14001, ISO9001
เป้าหมายคุณภาพ:
ส่งมอบตรงเวลา: ≥98%;
คู่ยอมรับคณะกรรมการชั้น: ≥97%
สี่ชั้นยอมรับคณะกรรมการ: ≥95%
หกชั้นยอมรับคณะกรรมการ: ≥92%
แปดชั้นยอมรับคณะกรรมการ: ≥88%
สิบชั้นยอมรับคณะกรรมการ: ≥85%
ความพึงพอใจของลูกค้า: ≥98%
อัตราการร้องเรียน / อัตราการปฏิเสธ: ≤ 1%
นโยบายสิ่งแวดล้อมของเรา:
เรามุ่งมั่นที่จะ:
ปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อม
ป้องกันการเกิดอุบัติเหตุใด ๆ ด้านสิ่งแวดล้อม
ป้องกันมลพิษและลดการสูญเสีย
ลดการใช้ทรัพยากร
การศึกษาของพนักงานของเราในการรับรู้ของการคุ้มครองสิ่งแวดล้อม
ตั้งค่าระบบการจัดการสิ่งแวดล้อมและเสริมสร้างนโยบายด้านสิ่งแวดล้อม
การปฏิบัติตามมาตรฐาน RoHS และนำฟรี
เวลานำ
ตัวอย่าง: 5-7 วัน
การผลิตมวล: 7-15 วัน (ขึ้นอยู่กับปริมาณ)
เงื่อนไขการชำระเงิน
T / T, Western Union
การบรรจุและการจัดส่ง
แพคเกจสูญญากาศในกล่อง
PCB JHD ในแสงธรรมมืออาชีพ
ทำไมเรา?
คุณภาพ
UL ของเรา (E465880) / มาตรฐาน RoHS ประกันประกอบที่มีคุณภาพตั้งแต่ต้นจนจบ ไม่ว่าจะเป็นสินค้าที่กำหนดเองง่ายหรือซับซ้อนแบบครบวงจรการผลิต, JHD PCB จะเป็นไปตามมาตรฐานคุณภาพสูงสุด
สามารถ
JHD PCB บริการใหม่ล่าสุดความสามารถในการประกอบและคุณสมบัติการทำประกันที่มีคุณภาพที่ถูกสร้างขึ้นในสินค้าที่เราผลิตทุก
ประสบการณ์
เมื่อมันมาถึงการสร้างของคุณที่คุณต้องการให้คู่คุณสามารถขึ้นอยู่กับ ทีมผู้บริหารของเรามีมากกว่า 8 ปีของความรู้อุตสาหกรรมรวม ทีมวิศวกรของเรามีประสบการณ์กว่า 5 ปี
ปกป้องผลประโยชน์ของคุณ
การปกป้องทรัพย์สินทางปัญญาของคุณเป็นหนึ่งในงาน! พนักงานของเราในการฝึกอบรมอาชีพทุกคนที่ทำงานภายใต้สัญญาความลับอย่างเคร่งครัดและรักษาเอกสารสำคัญของคุณที่พวกเขาจะเป็นของตัวเอง
มีความยืดหยุ่น
JHD PCB ภูมิใจตัวเองอยู่กับความสามารถของเราที่จะตัดโปรแกรมที่กำหนดเองประมาณความต้องการของลูกค้าของเรา JHD PCB ใช้เวลาในการรับฟังความต้องการทางธุรกิจที่ไม่ซ้ำกันของคุณแล้วออกไปเกินกว่าพวกเขา
คำถามที่พบบ่อย
Q: ไฟล์อะไรใช้ในการผลิต PCB?
A: Gerber หรืออีเกิลรายชื่อบอม PNP และส่วนประกอบตำแหน่ง
Q: มันเป็นไปได้ที่คุณสามารถนำเสนอตัวอย่าง?
A: ใช่เราสามารถกำหนดเองที่คุณลิ้มลองในการทดสอบก่อนการผลิตมวล
Q: ฉันจะได้รับใบเสนอราคาหลังจากส่ง Gerber, BOM และขั้นตอนการทดสอบ?
A: ภายใน 6 ชั่วโมงใบเสนอราคา PCB และรอบ 24 ชั่วโมงเพื่อให้คำพูด PCB
Q: ฉันสามารถรู้ขั้นตอนการผลิต PCB ของฉันได้อย่างไร
A: 5-7days สำหรับการผลิต PCB และส่วนประกอบการจัดซื้อและ 7 วันสำหรับการประกอบ PCB และการทดสอบ
Q: ฉันสามารถตรวจสอบคุณภาพของ PCB ของฉันได้อย่างไร
A: เรามั่นใจว่าชิ้นส่วนของผลิตภัณฑ์แต่ละ PCB ทำงานได้ดีก่อนที่จะส่ง เราจะทดสอบทั้งหมดของพวกเขาตามขั้นตอนการทดสอบของคุณ นอกจากนี้หากมีรายการข้อบกพร่องใด ๆ ในระหว่างการจัดส่งสินค้าที่เรายังสามารถเป็นอิสระในการซ่อมแซมสำหรับคุณ
เคล็ดลับในการสั่งซื้อ
หากคุณต้องการที่จะซื้อ PCB ของเราคุณควรให้ไฟล์อย่างเป็นทางการ Gerber หรือไฟล์ * .pcb หรือสิ่งที่ต้องการ
B หากคุณต้องการที่จะซื้อโดยปริมาณมากกรุณาสอบถาม Mr.Hank
C หากคุณต้องการที่จะซื้อ PCBA ที่คุณควรให้ไฟล์ Gerber, ไฟล์ * .pcb รายการ BOM ฯลฯ
D หากคุณต้องการที่จะทำซ้ำบอร์ด PCB บาง exsited สำหรับคุณโปรดแรกที่ให้ภาพชัดเจนมากแล้วถ้าคุณมีความพึงพอใจกับคำพูดที่เราคาดไว้แล้วส่งสิ่งที่จริงเพื่อให้เราสามารถโคลนมันสำหรับคุณ
E หากไม่มีการข้างต้นสามารถช่วยให้คุณโปรดติดต่อเราโดยตรงโดย Skype, QQ หรืออีเมล เรามีความยินดีมากที่จะตอบคำถามที่คุณถามความพึงพอใจของคุณเป็นปลายทางสุดท้ายของเรา
JHD PCB อยากจะเป็นพันธมิตรที่เชื่อถือได้ของคุณในอนาคตอันใกล้!
