โคมไฟสเปรย์ไฟฟ้าสถิตผง Coatng สายการผลิตด้วยการปัดฝุ่นด้วยตนเองและ 3 เฟส

โคมไฟสเปรย์ไฟฟ้าสถิตผง Coatng สายการผลิตด้วยการปัดฝุ่นด้วยตนเองและ 3 เฟส

เส้นสเปรย์ผง

1. ขนาดรวมกันจี้ Runtime ใหญ่ที่สุด: (L) 700 x (W) × 250 (H) 950 มม; 6 โป๊ะ / แขวน

2. โหมดสเปรย์: คู่มือการปัดฝุ่น

3. อัตราผลตอบแทนที่ประมาณ 40,000 / เดือน / 26 วัน / 208 ชั่วโมง;

โคมไฟผง Electrostatic สายการผลิต Coaitng ด้วยปัดฝุ่นคู่มือการใช้งาน

สายการผลิตประกอบด้วยการรักษาก่อน, ผงเคลือบอุปกรณ์ไฟฟ้าสถิตผงสเปรย์บูธ, อุปกรณ์การบ่มผง, สายพานค่าใช้จ่ายและระบบควบคุมไฟฟ้า

ขั้นแรกพื้นฐานการออกแบบ
Runtime ขนาดรวมกันจี้ใหญ่ที่สุด: (L) 700 x (W) × 250 (H) 950 มม; 6 โป๊ะ / แขวน
สเปรย์โหมด: คู่มือการปัดฝุ่น
พารามิเตอร์การก่อสร้างโรงงาน: ดูรูป
แหล่งความร้อน: ความร้อนไฟฟ้า
โซ่: UH-5075-S-ชนิดจุดเดียวของน้ำหนักที่แขวนอยู่ที่ 30 กก.
อัตราผลตอบแทนที่ประมาณ 40,000 / เดือน / 26 วัน / 208 ชั่วโมง;
พลังงาน: 60HZ สามเฟสสี่สาย 220V;
แหล่งที่มาของก๊าซ: สามกรองอากาศอัด

กระบวนการ:

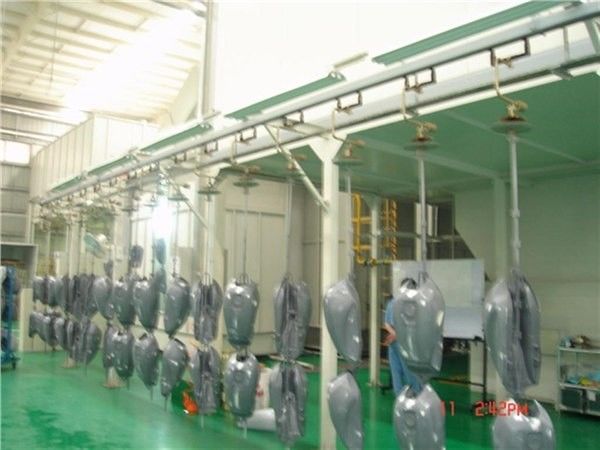

ห่วงโซ่ Suspension:

การใช้จุดเดียวยก 30 กก. ค่าใช้จ่ายอุปกรณ์ลำเลียงชิ้นงานโซ่ความเร็วจะถูกปรับตามความหนาของวัสดุชิ้นงาน
อบ:
การอบแห้งอุโมงค์บ่มผงร้อนไฟฟ้า, การไหลเวียนของอากาศร้อนบ่มชิ้นงาน
วิธีการไหลเวียนของอากาศร้อนร้อนเพื่อให้แน่ใจว่าเตาความสม่ำเสมอของอุณหภูมิพื้นผิวที่ช่วยลดความแตกต่างของอุณหภูมิ
อุโมงค์อบแห้งโครงสร้างประกอบอุโมงค์อบแห้งแผ่นด้านนอกของ 0.8 มมจานเย็นแผ่นภายใน 0.8 มมแผ่นสังกะสี
บวกท่อลำเลียงความดันอากาศไหลเวียนของอากาศร้อนทางไหลของอากาศเต้าเสียบกับคณะกรรมการควบคุมลมแต่ละที่จะทำให้การกระจายตัวของอุณหภูมิในเครื่องแบบอุโมงค์อบแห้ง
แฟนขี่จักรยานการดำเนินงานและเสียงรบกวนต่ำ; พัดลมและห่วงโซ่อุปกรณ์ควบคุมอุณหภูมิเพื่อให้แน่ใจว่า overtemperature เตา

ชื่ออุปกรณ์และข้อมูลทางเทคนิค

(A) อุโมงค์ผงบ่มอบแห้ง:
บ่มอบแห้งอุโมงค์สำหรับชนิด U, โครงสร้างแบบเต็มรูปแบบสะพานอบโครงสร้างการชุมนุมของร่างกาย
แผ่นผนัง: แผ่นนอกจานเย็นδ0.8mmภายในคณะกรรมการใช้แผ่นสังกะสีที่มีคุณภาพδ0.8mm
การอบแห้งชั้นฉนวนอุโมงค์: บ่มอบแห้งอุโมงค์ความหนาของฉนวนกันความร้อนแผ่นผนัง 120 มมทำจากขนหินที่มีคุณภาพสูง
◆ข้อกำหนดอุโมงค์อบแห้ง:
บ่มอุโมงค์อบแห้งขนาด: (L) × 9000 (W) × 1590 (H) 4140 (mm)
ขนาดหน้าตัด (w) x 1350 (H) 1900mm (ที่มีลมมีความสูง) จำนวน: 1
อุณหภูมิเตาอบ: อุณหภูมิห้อง ~ 200 ℃
ระบบทำความร้อน:
ห้องฉนวนกันความร้อน: 100 000 kcal / H, Quantity: 1
การไหลเวียนของอากาศแฟนฮอต: Dedicated # 6 ความเร็ว: 1440r / นาที, พลังงาน: 4KW, Quantity: 1
ท่อความร้อนไฟฟ้า: สแตนเลส, 3kW / ราก 63KW
(B) อุปกรณ์สเปรย์ไฟฟ้าสถิต:
ระบบปัดฝุ่นเป็นอุปกรณ์หลักสำหรับการเคลือบผง
(1) ขนาดห้องผงเพล็กซ์: <L> 5000mm × <W> 1400mm × <H> 2000mm 1 หน่วย
(2) การกู้คืนระบบ: 6 ตลับหมึกรีไซเคิล (บนและล่างของร่างกายผลิตวังวน) ชุดของ
(3) เครื่องฉีดพ่นด้วยตนเอง: 2 ชุด (สั่งแยกต่างหาก)
(4) ระบบวงปิด: 1 ชุด (เกิดปลาวาฬ)
โครงสร้าง: แผ่นตรงของห้องผงหลังคาที่ใช้ผลิตแผ่นเย็นδ1.2mm แชสซีขาวัสดุ Q235 โดยรวมแบนเรียบสวยงามรีไซเคิลทำความสะอาดสะดวกสบายผงมีอุปกรณ์แสง, ง่ายต่อการสังเกตผลสเปรย์ ห้องผง, สกรูที่สามารถรื้อถอนทั้งหมด
หลักการ: ปัดฝุ่น Chamber เป็นเครื่องฉีดพ่นสตูดิโอชิ้นงานบูธสเปรย์ผงและการกู้คืนผงหน่วยเปิดอยู่ปัดฝุ่นการตกแต่งภายในที่ก่อให้เกิดภูมิภาคแรงดันลบเพื่อให้เป็นส่วนหนึ่งของผงที่ไม่สามารถนำมาฝากลงบนพื้นผิวของชิ้นงานไม่ EXO เชิงลบใน ห้องปัดฝุ่นภายใต้ความกดดันลงไปในอุปกรณ์การกู้คืนผงและรีไซเคิล
หลักการหน่วยกู้คืน: ผงไม่ได้ถูกดูดซับโดยชิ้นงานรีไซเคิลเพื่อลดต้นทุนการผลิต นอกจากนี้ยังป้องกันไม่ให้ผ้าลินินผงมลพิษของสิ่งแวดล้อม
ความสมบูรณ์ของอุปกรณ์กรองผงกู้คืน ผงรีไซเคิลที่มีคุณสมบัติเหมาะสมในการเก็บรวบรวมบาร์เรลผงแล้วผ่านตะแกรงลงในถังด้วยผงใหม่สำหรับผงผสมใช้ซ้ำ
ระบบวงปิด:
ผงระบบวงปิดตรงกับความต้องการของอุปกรณ์การเคลือบผงรีไซเคิลรีไซเคิล, ผงกู้คืนอัตโนมัติจัดหากลับมาใช้ปืนอัตโนมัติ ปรับปรุงการใช้ผงหายลดความเข้มแรงงาน Venturi การนำเข้าปั๊มผงเลียนแบบการออกแบบมาเพื่อทำให้ระบบวงปิดให้เรียบทางอากาศ, ผงไม่ได้ถูกบล็อกประสิทธิภาพการกู้คืน

(C) ลำเลียง Suspension:
รุ่น UH-5075-S-ประเภทยกน้ำหนักจุดเดียว: ≤ 30 กิโลกรัม
สนามเชน: Power 150 มิลลิเมตร: 2.2KW
รวมความยาว: 60 เมตร;
ความเร็วโซ่: 0.7 เมตร / นาที (ความจุมา)
เครื่องมีการบริโภคพลังงานน้อยกว่า, เสียงต่ำ, การทำงานที่ราบรื่นและใช้งานง่ายต่อการใช้งานที่ปลอดภัยและมีข้อได้เปรียบ
โซ่ห่วงโซ่สายพานลำเลียงที่จะเสร็จสิ้นการทำงานภายในเครื่องบินนอนและแนวตั้ง
ไดรฟ์และ tensioner: ใช้ไดรฟ์เดียวค้อนเดียว tensioner
สวิทช์หยุดฉุกเฉิน: ทั่วกระดานรวมสามสวิทช์หยุดฉุกเฉินที่ติดตั้งอยู่ในส่วนบนและล่างจุดปัดฝุ่น
ติดตามโค้ง: All track โค้ง 16 แมงกานีสเหล็กทำ
ข้อต่อการขยายอุณหภูมิ: เมื่อโคจรผ่านอุโมงค์อบแห้งชุดของข้อต่อการขยายตัวของอุณหภูมิ รักษาช่องว่างที่เหมาะสมระหว่างส่วนที่สองติดตามรถไฟถูกทำให้ร้อนเพื่อชดเชยการเปลี่ยนรูปความร้อน
VVVF: "Huifeng แปลง" 1 ชุด
อุปกรณ์หล่อลื่น: อุปกรณ์หล่อลื่นเพื่อให้มั่นใจว่าการหล่อลื่นโซ่
Spreader: ช่วง 0.6 เมตร / เดือน

(D) การควบคุมไฟฟ้า:
ชิ้นส่วนไฟฟ้าที่สำคัญของการเลือกสายการผลิตทั้งหมดของผลิตภัณฑ์ที่มีคุณภาพแบรนด์เนม
การดำเนินการตรวจสอบโดยอัตโนมัติ, การแสดงและการควบคุมอุณหภูมิการอบแห้งของอุโมงค์อบแห้ง, ปลุก overtemperature
สายการผลิตเคลือบตั้งค่าตู้ควบคุมรวมการควบคุมอุปกรณ์ไฟฟ้าทั้งหมดในสายการผลิต
การอบแห้งระบบควบคุมอุณหภูมิอุโมงค์ที่มีจอแสดงผลดิจิตอลอุปกรณ์ควบคุมอัตโนมัติรวมทั้งอุณหภูมิที่ร้อนในขณะที่การควบคุมการทำงานอัตโนมัติที่แม่นยำ
การออกแบบอุปกรณ์ไฟฟ้า, การเลือก, การผลิตและการติดตั้งให้เป็นไปตามมาตรฐานที่เกี่ยวข้อง
ควบคุมไฟฟ้าพื้นผิวตู้เรียบร้อยชื่นชอบในลักษณะรูปแบบแผงเป็นที่เหมาะสมง่ายต่อการสังเกตและการดำเนินงาน
เลือกประเทศที่จะส่งเสริมให้ทุกคนในครอบครัวใหม่ของอุปกรณ์ประสิทธิภาพน่าเชื่อถือและเทคโนโลยีขั้นสูง
สายไฟประตูลักษณะเรียบร้อยการเดินสายไฟและต่อมาตรฐานการรวมกลุ่มรวมตัวเพื่อให้เกิดความราบรื่นตั้งและแนวนอน ประตูตู้จัดการกับล็อค
เช่นลวดวงจุ้ยมุมขวาโค้งรูปมุมงอเป็นสวนขนาดเล็ก
การติดต่อที่ดีและ บริษัท ของสายในขั้วไฟฟ้าที่เกี่ยวข้อง แต่ละต้านทานฉนวนสายมากกว่า 1 megohm เชื่อมต่อแต่ละคนจะแสดงด้วยเครื่องหมายของแข็ง
ตัวนำของขั้วไฟฟ้าขั้วที่มีเครื่องหมายจำนวนเส้นที่ชัดเจนและง่ายต่อการสวมใส่จาง
เครื่องหมายของส่วนประกอบต่างๆของคณะรัฐมนตรีและเส้นทางหมายเลขด้านหลังและแผนภาพควบคุมไฟฟ้าสอดคล้องกับการว่าจะอำนวยความสะดวกในการตรวจสอบและการบำรุงรักษา อุปกรณ์ไฟฟ้าควรมีดินที่ดี, ความต้านทานดินในแนวเดียวกันกับมาตรฐานแห่งชาติ

VI พลังงานด้วย:
แหล่งจ่ายไฟ: 220V, 60HZ สามเฟสระบบสี่สายที่ใหญ่ที่สุดกำลังผลิตติดตั้ง: 78KW
การบีบอัดความต้องการคุณภาพอากาศ: ปริมาณน้ำมัน: ≤ 1ppm อนุภาคฝุ่นระดับการศึกษา: ≤0.1μm
